Bạn đang tìm cách đảm bảo an toàn và độ tin cậy cho hệ thống điện cao áp (HV) của mình? Phóng điện cục bộ (PD) là một trong những nguyên nhân hàng đầu gây suy giảm cách điện và sự cố nghiêm trọng. Nhưng làm thế nào để phát hiện và chẩn đoán chính xác PD?
VPOWER JSC, hợp tác cùng EA Technology, mang đến giải pháp tiên tiến với thiết bị UltraTEV Plus+ và kỹ thuật phân tích Biểu đồ Pha (Phase Plot) hay còn gọi là PRPD (Phase Resolved Partial Discharge).
Biểu đồ Pha (PRPD) là gì?
Đây là công cụ mạnh mẽ giúp "hình ảnh hóa" hoạt động PD diễn ra trong suốt một chu kỳ điện xoay chiều (360 độ). Nó cho thấy biên độ (Amplitude) của mỗi sự kiện PD tương ứng với góc pha (Phase Angle) mà nó xuất hiện. Hình ảnh trực quan này là chìa khóa để hiểu rõ bản chất của PD.
Hướng dẫn Phân tích Cơ bản Biểu đồ Pha (PRPD):
- Quan sát mô hình (Pattern): Mỗi loại khuyết tật (lỗ rỗng bên trong, bề mặt,コロナ, tiếp xúc kém...) tạo ra một "dấu ấn" PRPD đặc trưng riêng.
- Phân tích Biên độ & Góc Pha: Vị trí (góc pha) và độ lớn (biên độ) của các điểm PD trên biểu đồ tiết lộ thông tin quan trọng về loại và mức độ nghiêm trọng của khuyết tật.
- Nhận diện loại PD:
o PD nội bộ (Internal Voids): Thường xuất hiện tập trung ở các góc pha nhất định, đối xứng qua điểm 0 và 180 độ.
o Corona: Thường xuất hiện ở một nửa chu kỳ (dương hoặc âm) và tập trung gần đỉnh sóng sin.
o PD bề mặt/Tiếp xúc kém (Surface/Contact PD): Có thể có các cụm PD ở các góc pha khác nhau, đôi khi kéo dài hơn so với PD nội bộ.
o Nhiễu (Noise): Thường phân bố ngẫu nhiên trên toàn bộ biểu đồ pha.

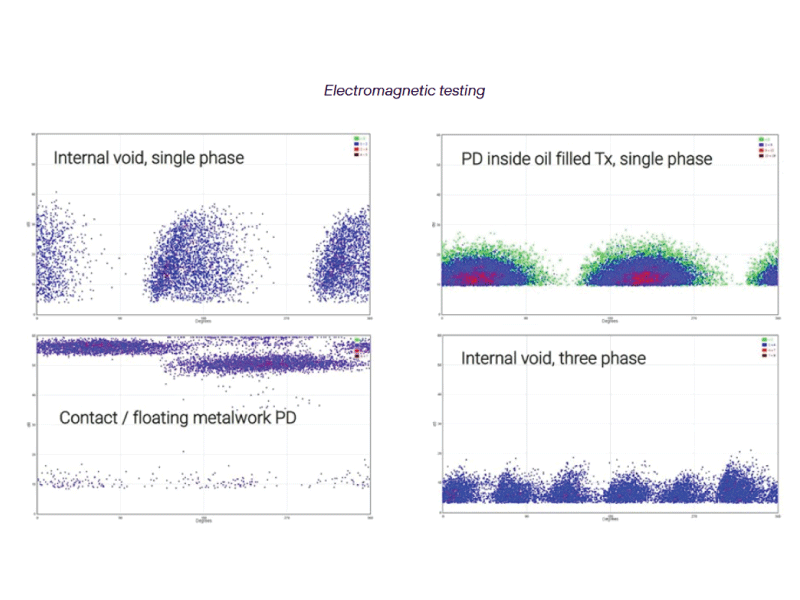

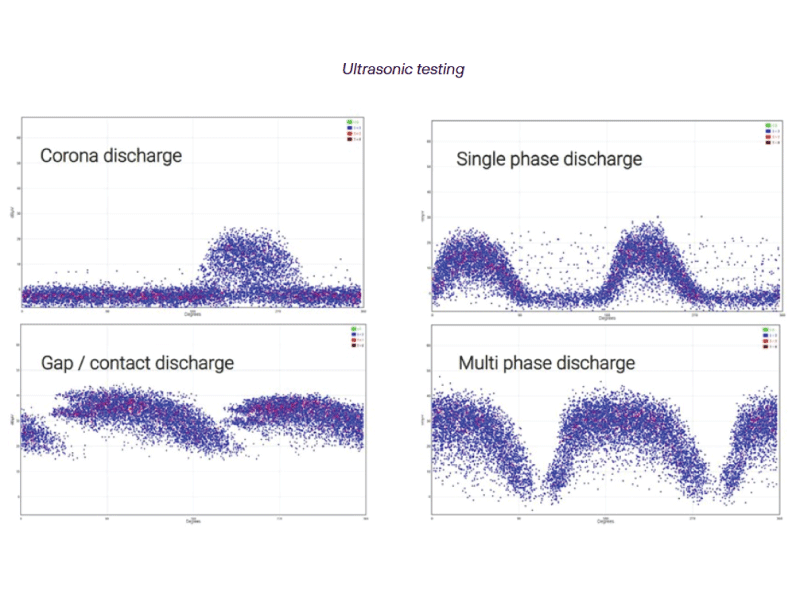

Xem hình ảnh tham khảo các mẫu PRPD điển hình.
Tại sao Phân tích Chính xác lại Quan trọng?
o Việc diễn giải chính xác biểu đồ pha giúp:
o Xác định đúng nguyên nhân gốc rễ gây ra PD.
o Đánh giá mức độ nghiêm trọng và rủi ro tiềm ẩn.
o Đưa ra chiến lược bảo trì, sửa chữa phù hợp, ngăn ngừa sự cố cách điện.
VPOWER JSC, với đội ngũ chuyên gia và công nghệ UltraTEV Plus+ từ EA Technology, sẵn sàng cung cấp dịch vụ đo đạc, phân tích PD chuyên sâu, giúp bạn bảo vệ tài sản và vận hành hệ thống điện an toàn, hiệu quả!
Tác giả: Brad Monaghan
